Volkswagen Golf > Asistente de marcha atrás (Rear View)

Aparcar y maniobrar / Asistente de marcha atrás (Rear View)

El asistente de marcha atrás (Rear View) facilita al conductor la visibilidad hacia atrás al aparcar o al dar marcha atrás.

Una cámara incorporada en el portón del maletero asiste al conductor al aparcar marcha atrás o maniobrar. La imagen de la cámara se muestra, junto a unas líneas de orientación proyectadas por el sistema, en la pantalla del sistema de infotainment montado de fábrica.

Las funciones y representaciones del asistente de marcha atrás pueden variar dependiendo de si el vehículo cuenta con ayuda de aparcamiento o no.

ADVERTENCIA

El asistente de marcha atrás no permite calcular con precisión la distancia a la que se encuentran los obstáculos (personas, vehículos, etc.), por lo que su uso podría provocar accidentes y lesiones graves.

  • La lente de la cámara aumenta y distorsiona el campo visual, y los objetos se ven en la pantalla distintos y de forma imprecisa.
  • Algunos objetos solo pueden mostrarse de forma poco clara o no pueden mostrarse en absoluto, por ejemplo, las rejas y los postes finos, debido a la resolución de la pantalla o si las condiciones de luz son insuficientes.
  • El asistente de marcha atrás tiene zonas muertas en las que no puede captar personas ni objetos.
  • Mantenga la lente de la cámara limpia, sin nieve ni hielo, y no la cubra.

ADVERTENCIA

La tecnología inteligente del asistente de marcha atrás no puede salvar los límites impuestos por las leyes físicas y únicamente funciona dentro de los límites del sistema. No permita nunca que el mayor confort que proporciona el asistente de marcha atrás le induzca a correr ningún riesgo que comprometa la seguridad. Si se utiliza de forma negligente o involuntaria, se pueden producir accidentes y lesiones graves.

El sistema no puede reemplazar la atención del conductor.

  • Adapte siempre la velocidad y el estilo de conducción a las condiciones de visibilidad, climatológicas, de la calzada y del tráfico.
  • Supervise siempre la maniobra de aparcamiento, así como el entorno del vehículo. El viraje de la parte delantera del vehículo es mayor que el de la trasera.
  • No se distraiga del tráfico con las imágenes que se muestran en la pantalla.
  • Vigile siempre el entorno del vehículo, ya que el asistente de marcha atrás no capta a los niños pequeños, los animales y los objetos en todas las situaciones.
  • Es probable que el asistente de marcha atrás no pueda representar con claridad todas las zonas.
  • Utilice el asistente de marcha atrás únicamente si el portón del maletero está cerrado correctamente.

AVISO

  • Las imágenes del asistente de marcha atrás en la pantalla son solo bidimensionales. Por falta de profundidad espacial, aquellos objetos que sobresalgan o las cavidades que haya en la calzada, por ejemplo, solo se aprecian con dificultad o no se aprecian en absoluto.
  • En determinadas circunstancias, el asistente de marcha atrás no capta determinados objetos, como barras, vallas, postes o árboles finos, que podrían dañar el vehículo.

Cuando el emblema de Volkswagen está levantado, no es posible abrir el portón del maletero.

Conectar y desconectar

Conectar el asistente de marcha atrás

  • Engrane la marcha atrás.
  • O BIEN: pulse la tecla .

Desconectar el asistente de marcha atrás

Circule hacia delante a 10-15 km/h (6-9 mph) como mínimo.

O BIEN: pulse la tecla .

Visualización en la pantalla

Las funciones y la visualización de la imagen del asistente de marcha atrás pueden variar en función del equipamiento.

Funciones y símbolos del asistente de marcha atrás

Con el asistente de marcha atrás conectado puede realizar ajustes mediante los botones de función.

Algunos ajustes solo son posibles en función del equipamiento.

Salir de la visualización actual

Cambiar a la ayuda de aparcamiento

Mostrar la visualización de la ayuda de aparcamiento

Ocultar la visualización de la ayuda de aparcamiento

Ajustar la visualización: brillo, contraste y color

Líneas de orientación

Línea roja: distancia de seguridad hacia atrás.

Líneas laterales verdes: prolongación del vehículo.

Requisitos

Para aparcar con el asistente de marcha atrás se tienen que cumplir los siguientes requisitos:

  • No sobrepasar una velocidad de aprox. 15 km/h (9 mph).
  • Anchura del hueco de aparcamiento: anchura del vehículo + 0,2 m
  • Distancia: aprox. 1 m respecto al hueco de aparcamiento (solo en línea)
  • Longitud del hueco de aparcamiento: aprox. 8 m (solo en línea)

Para que se muestre una imagen real se tienen que cumplir los siguientes requisitos:

  • El portón del maletero está cerrado.
  • El entorno es una superficie llana.
  • El vehículo no está muy cargado en la parte trasera.

Aparcar

Volkswagen Golf. Asistente de marcha atrás (Rear View)

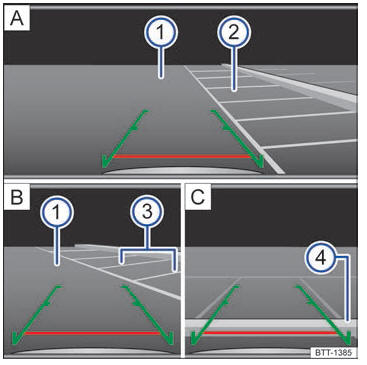

Fig. 127 Visualización en la pantalla del sistema de infotainment: aparcar con el asistente de marcha atrás.

Leyenda de la fig. 127:

  1. Buscar un hueco de aparcamiento
  2. Dirigirse hacia el hueco de aparcamiento seleccionado
  3. Centrar el vehículo dentro del hueco de aparcamiento
  1. Calzada
  2. Hueco de aparcamiento seleccionado
  3. Limitación lateral del hueco de aparcamiento seleccionado
  4. Limitación trasera del hueco de aparcamiento

Aparcar con el asistente de marcha atrás

  • Sitúe el vehículo delante del hueco de aparcamiento 2 A.
  • Engrane la marcha atrás.
  • Retroceda lentamente a la vez que gira el volante de manera que las líneas laterales se introduzcan en el hueco de aparcamiento seleccionado.

    Las líneas tienen que coincidir con las líneas de delimitación laterales 3 B.

  • Detenga el vehículo cuando la línea horizontal haya alcanzado la delimitación trasera 4 C.

Problemas y soluciones

El sistema se comporta de manera diferente a la esperada

Puede haber varias causas:

  • La cámara está sucia. Además de por suciedad y nieve, la visibilidad de la cámara se puede ver mermada por restos de detergente o por algún recubrimiento.
  • Se tienen que cumplir los requisitos del sistema.
  • El vehículo tiene algún tipo de daño en la zona de la cámara, p. ej., a causa de algún golpe al aparcar.
  • El campo de visión de la cámara está bloqueado por algún accesorio, p. ej., un sistema portabicicletas.
  • Se han realizado modificaciones en la pintura por la zona de la cámara o modificaciones estructurales, p. ej., en el tren de rodaje.

Cámara sin visibilidad, mensaje de avería, el sistema se desconecta

  • Limpie la cámara o retire posibles adhesivos o accesorios de la misma.
  • Compruebe si hay daños visibles.

Posible solución

  • Desconecte el sistema temporalmente.
  • Compruebe si se da alguna de las causas indicadas más arriba.
  • Una vez eliminado el origen del problema, puede volver a conectar el sistema.
  • Si aun así el sistema sigue comportándose de manera imprevisible, encargue una revisión del mismo a un taller especializado.
