Skoda Octavia > Baca portaequipajes y dispositivo de enganche para remolque

Baca portaequipajes

Sinopsis

El peso máximo de la carga incl. La baca portaequipajes es de 75 kg.

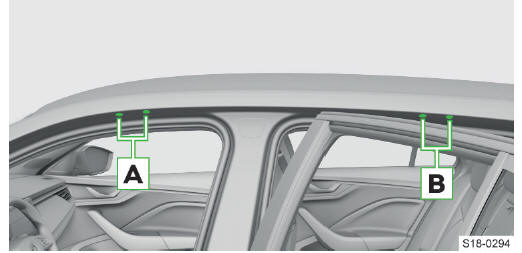

Los travesaños de techo pueden fijarse dependiendo del equipamiento en los puntos de fijación A y B .

Dispositivo de remolque giratorio

Lo que debe tenerse en cuenta

ADVERTENCIA

Riesgo de accidentes

• No manipular el interruptor para abatir mientras esté acoplado un remolque u otro accesorio en la barra de cabeza esférica. La barra de la bola podría desbloquearse.

ATENCIÓN

¡Peligro de sufrir lesiones!

• Tratar el enganche de remolque con cuidado.
• Cuando saque la barra de la bola, no se pare en el área central del parachoques trasero.

AVISO

Riesgo de daños en el enganche de remolque.

• Si no se usa el dispositivo de enganche para remolque, desplegar la barra de cabeza esférica bajo el parachoques.

Extender y girar en la barra de bola

Desplegar la barra de cabeza esférica

• Tire del interruptor. La barra de la bola oscila hacia fuera. El testigo de control parpadea dentro del interruptor.

• Presione la barra de cabeza esférica hasta que se oiga que encastra.

  Compruebe el encastre: la luz indicadora dentro del interruptor se ilumina.

Desplegar la barra de cabeza esférica

AVISO

• En la barra de cabeza esférica no debe estar ningún remolque o ningún otro accesorio conectado.
• No se debe enchufar ningún enchufe o adaptador en la toma de corriente.

• Tire del interruptor. La barra de la bola está desbloqueada. El testigo de control parpadea dentro del interruptor.

• Desplegar la barra de cabeza esférica debajo del parachoques hasta que se oiga que encastra.

  Compruebe el encastre: la luz indicadora dentro del interruptor se ilumina.

Remolque o accesorio de pareja o desconexión

La siguiente información describe el procedimiento para acoplar y desacoplar un remolque. La información también se refiere a otro accesorio, por ejemplo, a un portabicicletas.

ADVERTENCIA

Riesgo de accidentes

• No utilice el ojo de seguridad para remolcar.
• Distribuir y fijar la carga correctamente.

El enganche de remolque tiene un zócalo de 13 pines. Si el remolque dispone de un conector de 7 polos, usar un adaptador de los accesorios originales de ŠKODA.

Acoplar

• Desplegar la barra de cabeza esférica.
• Ponga la barra de remolque en la cabeza de la bola.
• Conecte el enchufe del remolque en el zócalo A .
• Enganche la cuerda de desgarre del remolque en el ojo de seguridad B . La cuerda de rasgado debe caer contra el vehículo en todas las posiciones del remolque.

Desacoplar

El desacople se efectúa en orden inverso.

Alimentación eléctrica de la red eléctrica del remolque

En la conexión eléctrica entre el vehículo y el remolque, el remolque es impulsado por el vehículo.

AVISO

Riesgo de daños en la electrónica del vehículo.

El consumo total de energía de todos los consumidores conectados a la fuente de alimentación del remolque no debe exceder los 350 vatios.

Solución de problemas

Enganche de remolque averiado

La luz indicadora dentro del interruptor no se enciende o parpadea, o la barra de bola no se bloquea en su lugar.

• No utilice el enganche.
• Recurra a la asistencia de un taller especializado.

Barra de bola no bloqueada

se ilumina

• Enganche la barra de la bola.

Datos técnicos

Carga vertical máxima para el funcionamiento del remolque

La carga máxima del remolque depende del motor y del equipamiento del vehículo.

Las informaciones válidas para su vehículo se deben consultar en la documento técnica del vehículo (p. ej. la documentación del vehículo, llamando documento COC) o solicitar donde un socio de ŠKODA.

Otros datos (p. ej. señalados sobre la placa de características del dispositivo de enganche para remolque) suministran solamente información sobre los valores de verificación del dispositivo.

Soporte de carga con accesorios montados

En el uso del accesorio (p. ej. portabicicletas) se debe considerar su longitud máxima, así como su peso total permitido, incl. carga.

La longitud máxima del accesorio instalado (medido desde la cabeza esférica del dispositivo de remolque) no debe sobrepasar 70 cm.

El peso total permitido de los accesorios montados, incluida su carga, corresponde a la carga vertical máxima durante la operación del remolque, el valor se puede encontrar en la documentación de registro del vehículo.

Si la carga máxima del remolque en la operación es superior a 75 kg, entonces el peso total permitido de los accesorios montados, incluida su carga, no debe exceder los 75 kg.

Este valor se aplica si el centro de gravedad está a una distancia de no más de 30 cm del cabezal de la bola del enganche.

Si la distancia de la posición del centro de gravedad de la carga desde el cabeza esférica del dispositivo de remolque es superior a 30 cm (p. ej. en una distancia de 60 cm hacia la cabeza esférica aprox. la mitad).

ADVERTENCIA

Riesgo de accidentes

• No exceda la carga vertical máxima.
• No exceder la carga permisible del remolque y el peso de otro accesorio, p. ej. del portabicicletas.

AVISO

¡Peligro de daños al enganche y al propio vehículo!

• Cuando utilice el accesorio (p. ej. portabicicletas), observe la longitud máxima y el peso total permitido del accesorio incl.
