Nissan Note > Monitor retrovisor (solo si está equipado)

Cuando la palanca de cambios se pone en la posición R (Reversa), la pantalla del monitor muestra la vista de la parte trasera del vehículo.

ADVERTENCIA

No seguir las advertencias e instrucciones relacionadas con el uso correcto del monitor retrovisor puede dar como resultado lesiones graves e incluso la muerte.

  • El monitor retrovisor es útil pero no debe confiar solo en él para moverse en reversa con seguridad. Siempre voltee y mire por las ventanas, y revise los espejos para cerciorarse que es seguro moverse antes de operar el vehículo. Siempre muévase en reversa lentamente.
  • El sistema está diseñado como una ayuda para el conductor mostrando objetos inmóviles grandes directamente detrás del vehículo, para ayudar a evitar daños al mismo.
  • El sistema no puede eliminar completamente puntos ciegos y podría no mostrar todos los objetos.
  • Debajo de la defensa y en las esquinas de la defensa no se puede ver el monitor retrovisor debido a la limitación de su rango de monitoreo. El sistema no mostrará objetos pequeños debajo de la defensa, y podría no mostrar objetos cercanos a la defensa o que estén en el suelo.
  • Los objetos que ve por el monitor retrovisor están más cerca de lo que parecen debido al uso de una lente de ángulo ancho.
  • Los objetos en el monitor retrovisor aparecerán visualmente opuestos a los que se visualizan en el espejo retrovisor y los espejos exteriores.
  • Asegúrese de que la compuerta trasera está debidamente cerrada antes de moverse en reversa.
  • No ponga nada sobre la cámara retrovisora.

    La cámara retrovisora está instalada arriba de la placa.

  • Cuando lave el vehículo con agua a alta presión, asegúrese de no rociarla alrededor de la cámara. De lo contrario, puede entrarle agua a la cámara provocando condensación en el lente, fallas, un incendio o una descarga eléctrica.
  • No golpee la cámara. Es un instrumento de precisión. De lo contrario, puede fallar o causar daños por incendio o descarga eléctrica.

PRECAUCIÓN

La cámara tiene una cubierta de plástico.

No raye la cubierta de plástico cuando le quite tierra o nieve.

Cómo leer las líneas de la pantalla

Nissan Note. Monitor retrovisor (solo si está equipado)

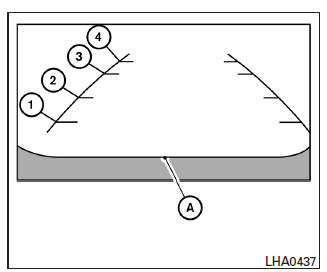

En el monitor se despliegan líneas guía que indican la anchura del vehículo y las distancias a los objetos con respecto a la línea de la carrocería del vehículo A .

Líneas guía de distancia:

Indican las distancias desde la carrocería del vehículo.

  • Línea roja 1 : aproximadamente 0.5 m. (1.5 pies)
  • Línea amarilla 2 : aproximadamente 1 m (3 pies)
  • Línea verde 3 : aproximadamente 2 m (7 pies)
  • Línea verde 4 : aproximadamente 3 m (10 pies)

Nissan Note. Monitor retrovisor (solo si está equipado)

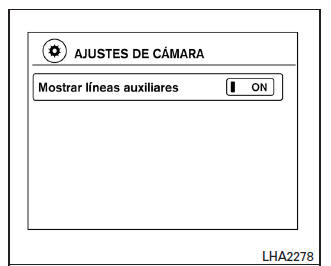

Modelos con sistema de navegación

Las líneas guía en pantalla se pueden activar o desactivar.

Con la palanca de cambios en la posición R (Reversa):

Presione el botón CAMERA (Cámara) (si está equipado) para activar y desactivar la función.

Con la palanca de cambios en cualquier posición distinta de la posición R (Reversa):

1. Presione el botón CAMERA (Cámara) (solo si está equipado).

2. Toque la tecla Show Guidelines (Mostrar líneas guía) para activar o desactivar la función.

Diferencia entre distancias calculadas y reales

Las líneas guía de distancia y las líneas guía de anchura del vehículo se deben utilizar como referencia únicamente, cuando el vehículo esté en una superficie pavimentada y nivelada. La distancia visualizada en el monitor es únicamente para referencia y puede ser diferente a la distancia real entre el vehículo y los objetos desplegados.

Nissan Note. Monitor retrovisor (solo si está equipado)

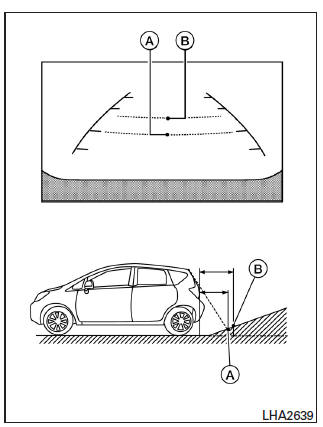

Movimiento de reversa en una pendiente ascendente pronunciada

Al mover el vehículo en reversa en una pendiente ascendente, las líneas guía de distancia y las líneas guía de anchura del vehículo se muestran más cerca de lo que en realidad están. Por ejemplo, la pantalla muestra 1 m (3 pies) hasta el lugar A , pero la distancia real de 1 m (3 pies) en la pendiente corresponde al lugar B . Tenga en cuenta que cualquier objeto en la pendiente está más lejos de lo que aparece en el monitor.

Nissan Note. Monitor retrovisor (solo si está equipado)

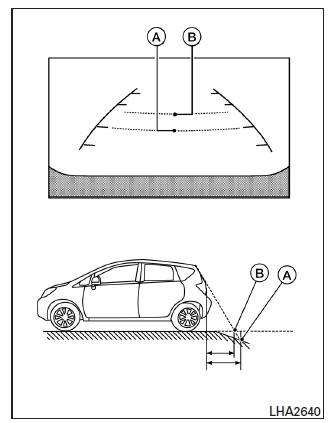

Movimiento de reversa en una pendiente descendente pronunciada

Al mover el vehículo en reversa en una pendiente descendente, las líneas guía de distancia y las líneas guía de anchura del vehículo se muestran más lejos de lo que en realidad están. Por ejemplo, la pantalla muestra 1 m (3 pies) hasta el lugar A , pero la distancia real de 1 m (3 pies) en la pendiente corresponde al lugar B . Tenga en cuenta que cualquier objeto en la pendiente está más cerca de lo que aparece en el monitor.

Nissan Note. Monitor retrovisor (solo si está equipado)

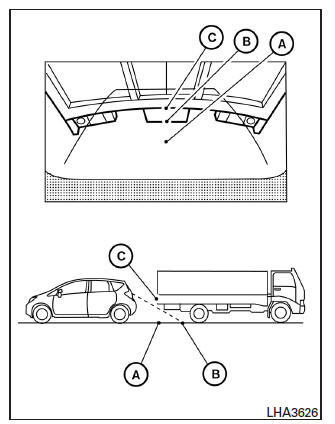

Movimiento de reversa detrás de un objeto protuberante

La posición C se muestra más lejos que la posición B en la pantalla. Sin embargo, la posición C está realmente a la misma distancia que la posición A . El vehículo puede golpear el objeto al moverse de reversa hacia la posición A si el objeto se proyecta sobre el trayecto real del movimiento de reversa.

Ajuste de la pantalla

Nissan Note. Monitor retrovisor (solo si está equipado)
Sin sistema de navegación

El procedimiento para ajustar la calidad de la pantalla varía dependiendo del tipo de pantalla instalada en el vehículo.

En vehículos sin sistema de navegación:

1. Aplique firmemente el freno y coloque la palanca de cambios en R (Reversa).

2. Presione el botón ENTER/SETTING (Aceptar/Configurar).

3. La pantalla mostrará los ajustes de brillo.

4. Gire la perilla TUNE/FOLDER (Sintonizar/Carpeta) para ajustar la configuración a más o menos.

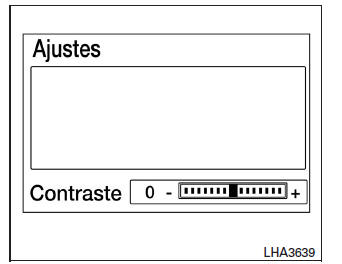

5. Presione el botón ENTER/SETTING (Aceptar/Configurar) nuevamente para mostrar los ajuste de contraste.

6. Gire la perilla TUNE/FOLDER (Sintonizar/Carpeta) para ajustar la configuración a más o menos.

7. Presione el botón ENTER/SETTING (Aceptar/Configurar) para completar el ajuste.

  • No ajuste el brillo o contraste del monitor retrovisor con el vehículo en movimiento.

Nissan Note. Monitor retrovisor (solo si está equipado)

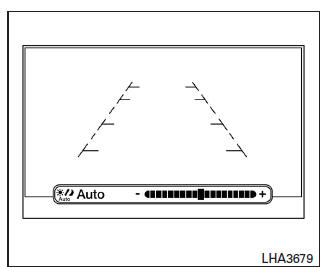

Con sistema de navegación

En vehículos con sistema de navegación:

1. Aplique firmemente el freno y coloque la palanca de cambios en R (Reversa).

2. Presione el botón en el tablero de control.

3. La pantalla mostrará los ajustes para noche.

4. Gire la perilla TUNE (Sintonizar) para ajustar la configuración a más o menos.

5. Presione el botón nuevamente para tener acceso a los ajustes automáticos.

6. Gire la perilla TUNE (Sintonizar) para ajustar la configuración a más o menos.

  • No ajuste la pantalla del monitor retrovisor con el vehículo en movimiento.

Recomendaciones de operación

PRECAUCIÓN

  • No use alcohol, bencina, ni disolventes para limpiar la cámara. Si lo hace se puede decolorar. Para limpiar la cámara, use un trapo humedecido con un agente limpiador suave y diluido, y luego use un trapo seco.
  • No dañe la cámara, pues eso afectará adversamente la pantalla del monitor.
  • Cuando la palanca de cambios se mueve a R (Reversa), la pantalla del monitor cambia automáticamente al modo de monitor retrovisor.

    Sin embargo, se puede escuchar el radio.

  • El monitor retrovisor puede tardar un poco en desplegarse después de mover la palanca de cambios a R (Reversa). Los objetos pueden verse momentáneamente distorsionados en lo que se despliega completamente la imagen del monitor retrovisor.

    Cuando la palanca de cambios se regresa a una posición distinta de R (Reversa), puede tardar un poco para que la pantalla cambie.

    Los objetos de la pantalla pueden verse distorsionados hasta que se desplieguen por completo.

  • Cuando la temperatura es extremadamente alta o baja, la pantalla podría no desplegar claramente los objetos. Esto no es una falla.
  • Si hay una luz fuerte apuntando directamente a la cámara, los objetos podrían no desplegarse claramente.
  • Quizás se vean unas líneas verticales en los objetos de la pantalla. Esto se debe al fuerte reflejo de la luz en la defensa. Esto no es una falla.
  • La pantalla puede destellar cuando la luz es fluorescente. Esto no es una falla.
  • Los colores de los objetos que se ven en el monitor retrovisor pueden variar un poco respecto a los del objeto real.
  • Si el contraste de los objetos es muy bajo por la noche, quizás no pueda cambiar el brillo presionando el botón SETTING (Ajustar) o el botón SETUP (Configuración).
  • Los objetos que aparecen en el monitor no se ven con claridad en un lugar oscuro, ni por la noche.
  • Si la cámara tiene suciedad, lluvia o nieve, quizás no pueda ver objetos en el monitor retrovisor. Limpie la cámara.
  • No aplique cera para carrocería en la ventanilla de la cámara. Si le cae cera para carrocería a la ventanilla de la cámara, límpiela con un trapo limpio humedecido con un detergente suave diluido en agua.

Ventilas

Nissan Note. Ventilas

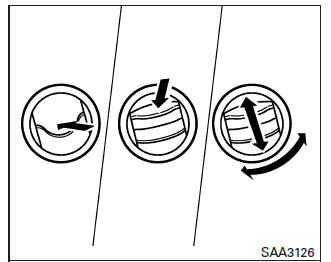

Ventilas laterales

Ajuste la dirección del flujo de aire de las ventilas abriéndolas, cerrándolas o girándolas.

Nissan Note. Ventilas

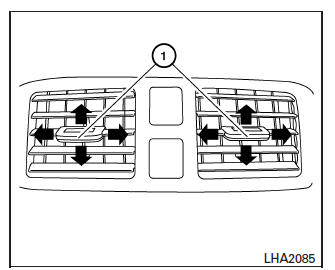

Ventilas centrales

Ajuste la dirección del flujo de aire de las ventilas moviendo el deslizamiento como se indica 1 .
