Nissan Note > Llanta desinflada

En caso de emergencia / Llanta desinflada

Cómo cambiar una llanta desinflada

Si se pincha o desinfla una de las llantas, siga estas instrucciones:

Detención del vehículo

1. Mueva cuidadosamente el vehículo a una zona segura fuera del camino, lejos del tráfico.

2. Encienda las intermitentes de advertencia de peligro.

3. Estaciónese en una superficie nivelada y aplique el freno de estacionamiento. Cambie la transmisión manual (T/M) a R (Reversa), o la transmisión continuamente variable (CVT) a la posición P (Estacionamiento).

4. Apague el motor.

5. Levante el cofre para advertir a los demás automovilistas que está estacionado y para señalar al personal de vigilancia de la carretera que usted requiere ayuda.

6. Asegúrese de que todos los pasajeros salgan del vehículo y esperen en un lugar seguro, lejos del tráfico y a una cierta distancia del vehículo.

ADVERTENCIA

  • Asegúrese de que el freno de estacionamiento esté firmemente aplicado y que la transmisión manual esté en R (Reversa) o la transmisión continuamente variable esté en P (Estacionamiento).
  • Nunca cambie las llantas cuando el vehículo se encuentre en una pendiente, hielo o áreas resbalosas. Esto resulta peligroso.
  • Nunca cambie las llantas si el tráfico en la dirección contraria está muy cerca del vehículo. Espere la llegada del servicio de asistencia profesional de camino.

Nissan Note. Llanta desinflada

  1. Calzas
  2. Llanta desinflada

Bloqueo de las ruedas

Coloque calzas adecuadas tanto en la parte delantera como trasera de la rueda en posición diagonalmente opuesta a la llanta desinflada, para evitar que el vehículo se mueva cuando se levante con el gato.

ADVERTENCIA

Asegúrese de bloquear la rueda para evitar que el vehículo se mueva y pueda causar lesiones personales.

Nissan Note. Llanta desinflada

Extracción de la llanta de refacción y las herramientas

Abra la compuerta trasera. Desmonte el piso Divide-n-Hide (solo si está equipado). Para obtener información adicional, consulte Piso ajustable Divide-n-Hide en la sección Instrumentos y controles de este manual.

Levante el tablero de piso.

Nissan Note. Llanta desinflada

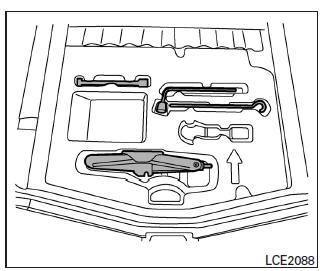

1. Saque las herramientas para elevación con gato de su ubicación de almacenamiento.

Nissan Note. Llanta desinflada

2. Afloje el perno 1 hacia la izquierda para bajar la refacción.

3. Deje de girar el perno cuando la refacción haya bajado hasta el punto donde se pueda desmontar la canastilla de la llanta 2 del gancho 3 .

4. Desmonte la canastilla de la rueda empujándola hacia arriba.

5. Baje la canastilla de la llanta hasta el suelo y saque la refacción.

Nissan Note. Llanta desinflada

Levantamiento de vehículo con el gato y desmontaje de la llanta dañada

ADVERTENCIA

  • Nunca se coloque debajo del vehículo cuando esté sujetado solo por el gato.

    Si es necesario trabajar debajo del vehículo, colóquelo sobre soportes de seguridad.

  • Use solo el gato que viene con el vehículo para levantarlo. No use el gato de su vehículo en otros. El gato está diseñado para levantar solo su vehículo durante el cambio de llantas.
  • Use los puntos de levantamiento correctos.

    Nunca use ninguna otra parte del vehículo para apoyar el gato.

  • Nunca levante el vehículo más de lo necesario.
  • Nunca use bloques sobre o bajo el gato.
  • No arranque ni haga funcionar el motor cuando el vehículo esté sobre el gato. El vehículo puede moverse. Esto es particularmente cierto en vehículos con diferenciales de patinaje limitado.
  • No permita que los pasajeros permanezcan en el vehículo mientras el gato está colocado.
  • Nunca haga funcionar el motor con una o más ruedas levantadas. El vehículo puede moverse.

Nissan Note. Llanta desinflada

Siempre consulte las ilustraciones correspondientes para conocer los puntos de levantamiento correctos para su modelo de vehículo y tipo de gato especificados.

Lea detenidamente la etiqueta de precauciones adherida al cuerpo del gato y siga las instrucciones.

1. Afloje cada tuerca de rueda una o dos vueltas hacia la izquierda con la llave para tuercas de rueda. No quite las tuercas de la rueda antes de levantar la llanta del suelo.

2. Coloque el gato directamente bajo el punto de levantamiento, según se ilustra, de modo que la parte superior del gato entre en contacto con el vehículo en el punto de ubicación del gato. Alinee la cabeza del gato entre las dos muescas en la parte delantera o trasera, tal como se indica. También ajuste la ranura de la cabeza del gato entre las muescas, tal como se indica.

El gato se debe usar en terrenos nivelados y firmes.

3. Para levantar el vehículo, sostenga firmemente la palanca del gato y la barra con ambas manos. Levante cuidadosamente el vehículo hasta que la llanta deje de hacer contacto con el piso. Quite las tuercas de las ruedas y luego desmonte la llanta.

Nissan Note. Instalación de la llanta de refacción

Instalación de la llanta de refacción

La llanta de refacción está solamente diseñada para uso de emergencia. Para obtener información adicional, consulte Ruedas y llantas en la sección Mantenimiento y recomendaciones preventivas de este manual.

1. Limpie el lodo o suciedad de la superficie entre la rueda y el cubo.

2. Con cuidado coloque la llanta de refacción y apriete con la mano las tuercas lo más que pueda.

3. Utilizando la llave para tuerca de ruedas, apriete las tuercas de las ruedas en forma alternada y uniforme en la secuencia ilustrada ( A , B , C , D ) hasta que estén apretadas.

4. Baje lentamente el vehículo hasta que la llanta toque el suelo. Luego, con la llave para tuercas de rueda, apriete las tuercas firmemente en la secuencia ilustrada ( A , B , C , D ). Baje completamente el vehículo.

ADVERTENCIA

  • Usar tuercas de ruedas incorrectas o apretarlas incorrectamente puede hacer que la rueda se afloje o se salga.

    Esto puede causar un accidente.

  • No use aceite o grasa en los birlos o tuercas de las ruedas. Esto puede hacer que éstas se aflojen.
  • Vuelva a apretar las tuercas de rueda cuando el vehículo haya recorrido 1,000 km (600 millas) (también en caso de una llanta desinflada, etc.).

Apriete las tuercas de las ruedas al par especificado con un torquímetro tan pronto como sea posible.

Par de apriete de las tuercas de las ruedas: 113 N*m (83 lb-pie)

Las tuercas de las ruedas se deben mantener apretadas en todo momento de acuerdo con las especificaciones. Se recomienda apretar las tuercas de rueda de acuerdo a las especificaciones en cada intervalo de lubricación.

Ajuste la presión de las llantas según la presión en FRÍO.

Presión en FRÍO: Después de que el vehículo se haya estacionado durante tres horas o más o se haya manejado por menos de 1.6 km (1 milla).

Las presiones de las llantas en FRÍO aparecen en la etiqueta de información de llantas y de carga, adherida al pilar central del lado del conductor.

5. Almacene de modo seguro la llanta desinflada y el equipo de elevación en el vehículo.

ADVERTENCIA

  • Asegúrese de que la llanta de refacción y el gato queden siempre bien asegurados después de utilizarlos. En caso de un accidente o frenada repentina, dichos artículos pueden convertirse en peligrosos proyectiles.
  • La llanta de refacción está solamente diseñada para uso de emergencia. Consulte las instrucciones específicas bajo el título Ruedas y llantas en la sección Mantenimiento y recomendaciones preventivas de este manual.

Reinstalación de la llanta de refacción temporal a su posición original

Después de reparar el neumático desinflado, devuelva la llanta de refacción temporal a su posición original en la cesta de llanta ubicada debajo de la parte trasera del vehículo.

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

1. Abra la compuerta trasera/cajuela.

2. Desmonte el piso de equipaje.

3. Afloje el perno 1 hacia la izquierda aproximadamente 20 vueltas utilizando la llave de tuerca de las ruedas y la extensión de llave para bajar la cesta de llanta.

4. Deje de girar el perno cuando la altura de la cesta de llanta sea lo suficientemente baja para desenganchar la cesta del gancho. No afloje el perno excesivamente, de otro modo la cesta podría caerse inesperadamente.

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

5. Sujete la cesta de llanta y desmóntela del gancho tirando de la cesta 2 hacia arriba y moviendo el gancho 3 para liberar la cesta.

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

6. Baje la cesta de llanta lentamente hacia el suelo y luego instale la llanta de refacción temporal 4 .

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

7. Reinstale la cesta de llanta tirando de la cesta hacia arriba 5 e insertando el gancho 6 .

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

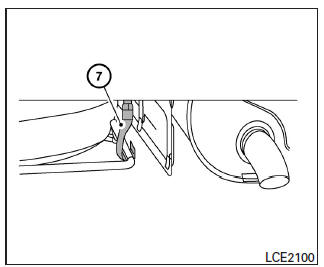

Debe asegurarse de que el gancho esté situado como se muestra en la imagen 7 .

El gancho debe acoplarse desde el interior de la cesta.

Nissan Note. Reinstalación de la llanta de refacción temporal a su posición original

8. Apriete el perno 8 hacia la derecha hasta que esté ajustado utilizando la llave de tuerca de las ruedas y la extensión de llave para mover la cesta de llanta hasta la posición de retención.

ADVERTENCIA

  • Asegúrese de que la llanta de refacción, la cesta de llanta y el gato queden siempre bien asegurados después de utilizarlos.

    En caso de un accidente o frenada repentina, dichos artículos pueden convertirse en peligrosos proyectiles.

  • La llanta de refacción está solamente diseñada para uso de emergencia. Para obtener información adicional, consulte las instrucciones específicas en el encabezado Ruedas y llantas en la sección Mantenimiento y recomendaciones preventivas de este manual.
  • Cuando reinstale la cesta de llanta de refacción debajo del vehículo después de usarla, debe asegurarse de que el seguro del gancho se acople a la cesta desde el interior. Si el gancho de la cesta de llanta de refacción no se acopla apropiadamente, aumenta el riesgo de que la llanta de refacción se separe del vehículo en un choque y provoque lesiones.

Nissan Note. Almacenamiento de la llanta dañada

Almacenamiento de la llanta dañada

Regrese la canastilla de la llanta de refacción a su posición original en orden inverso al de desmontaje.

Para obtener información adicional, consulte Cómo sacar la llanta y las herramientas de refacción en esta sección.

Par de apriete de los pernos de la canastilla de la llanta de refacción: 56 lb-pie (75 N*m)

Almacene firmemente el gato y las herramientas en el área de almacenamiento.

Almacene firmemente la llanta dañada en el área de carga como se ilustra.

NOTA: La canastilla de la llanta de refacción no se puede utilizar para almacenar la llanta convencional.

ADVERTENCIA

  • Siempre asegúrese de que la llanta de refacción y el equipo de elevación con gato queden bien asegurados después de utilizarlos. En caso de un accidente o frenada repentina, dichos artículos pueden convertirse en peligrosos proyectiles.
  • Asegúrese de que la canastilla de la llanta de refacción esté bien asegurada en su posición original después de desmontar la llanta de refacción.
  • La llanta de refacción y la llanta de refacción de tamaño pequeño están diseñadas para utilizarse en emergencias.

    Para obtener información adicional, consulte las instrucciones específicas en el encabezado Ruedas y llantas en la sección Mantenimiento y recomendaciones preventivas de este manual.
