Volkswagen Golf > Cuadros generales del vehículo
Cuadros generales del vehículo
Vista frontal
![Volkswagen Golf. Fig. 2 Cuadro general del frontal del vehículo.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_1.jpg)
Fig. 2 Cuadro general del frontal del vehículo.
Leyenda de la fig. 2:
- Sensor de lluvia y de luz con:
- Cámara del asistente de luz de carretera (Light Assist)
- Limpiaparabrisas
- Palanca de desbloqueo del capó del motor
- Faro
- Faro antiniebla
- Alojamiento de la argolla de remolque delantera detrás de una tapa
- Intermitente
- Sensores para:
- Ayuda de aparcamiento
- Sistema de aparcamiento asistido
- Sensor de radar para:
- Control de crucero adaptativo (ACC)
- Sistema de vigilancia Front Assist
Las posiciones 4 , 5 , 7 y 8 se encuentran en
el mismo lugar a la izquierda y a la derecha.
Vista lateral
![Volkswagen Golf. Fig. 3 Cuadro general del lado derecho del vehículo.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_2.jpg)
Fig. 3 Cuadro general del lado derecho del vehículo.
Leyenda de la fig. 3:
- Tapa del depósito de combustible
- Antena de techo
- Manillas de las puertas
- Retrovisor exterior
- Intermitente adicional
- Luces de orientación
- Puntos de apoyo para el gato
Las posiciones 3 a 5 se encuentran en el mismo
lugar también en el otro lado del vehículo.
Vista trasera
![Volkswagen Golf. Fig. 4 Cuadro general de la parte trasera del vehículo.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_3.jpg)
Fig. 4 Cuadro general de la parte trasera del vehículo.
Leyenda de la fig. 4:
- Luneta con calefacción
- Tercera luz de freno
- Grupos ópticos traseros
- Emblema de Volkswagen para abrir el portón del maletero
- Luz de matrícula
- Alojamiento de la argolla de remolque trasera detrás de una tapa
- Antena de techo
- Limpialuneta
- Sensores para:
- Ayuda de aparcamiento
- Sistema de aparcamiento asistido
- Zona de la cámara del asistente de marcha atrás (Rear View)
- Detrás del paragolpes: sensor de radar para los sistemas de asistencia
Las posiciones 3 , 5 , 9 y 11 se encuentran en
el mismo lugar a la izquierda y a la derecha.
Puerta del conductor
![Volkswagen Golf. Fig. 5 Cuadro general de los mandos dispuestos en la puerta del conductor.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_4.jpg)
Fig. 5 Cuadro general de los mandos dispuestos en la puerta del conductor.
Leyenda de la fig. 5:
- Manilla de la puerta
- Tecla para bloquear y desbloquear el vehículo
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_5.gif)
- Mando para ajustar los retrovisores exteriores:
- Ajuste de los retrovisores exteriores
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_6.gif)
- Calefacción de los retrovisores exteriores
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_7.gif)
- Plegado de los retrovisores exteriores
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_8.gif)
- Testigo de control del cierre centralizado
- Teclas para accionar las ventanillas
- Elevalunas eléctrico
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_9.gif)
- Tecla de seguridad para los elevalunas traseros
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_10.gif)
- Palanca de desbloqueo del capó del motor
- Portabotellas
- Portaobjetos con espacio para guardar un chaleco reflectante
- Catadióptrico
Lado del conductor
![Volkswagen Golf. Fig. 6 Cuadro general del lado del conductor.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_11.jpg)
Fig. 6 Cuadro general del lado del conductor.
Leyenda de la fig. 6:
- Mando de las luces
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_12.gif)
- Luces diurnas independientes o permanentes
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_13.gif)
- Control automático de la luz de cruce
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_14.gif)
- Luz de posición y luz de cruce
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_16.gif)
- Luces antiniebla
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_18.gif)
- Regulador para:
- Regulación del alcance de las luces
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_19.gif)
- Difusor de aire
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_20.gif)
- Palanca
- para encender y apagar la luz de carretera
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_21.gif)
- para las ráfagas de luz
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_22.gif)
- para los intermitentes
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_23.gif)
- para la luz de estacionamiento
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_24.gif)
- con mando y teclas para manejar el regulador de velocidad (GRA) y el
limitador de velocidad
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_26.gif)
- con tecla para los sistemas de asistencia al conductor
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_27.gif)
- Cuadro de instrumentos:
- Instrumentos
- Pantalla
- Testigos de advertencia y de control
- Palanca
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_28.gif)
- para conectar el limpiaparabrisas
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_29.gif)
- para el barrido intermitente del parabrisas o para conectar el
sensor de lluvia
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_30.gif)
- para ajustar la duración de los intervalos de barrido o la
sensibilidad del sensor de lluvia
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_31.gif)
- para desconectar el limpiacristales
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_32.gif)
- para el barrido breve
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_33.gif)
- para el barrido automático del limpialavaparabrisas
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_34.gif)
- para el limpialuneta
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_35.gif)
- para el barrido automático del limpialavaluneta
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_36.gif)
- con teclas para manejar el sistema de información Volkswagen
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_38.gif)
- Mandos del volante multifunción
- Teclas para manejar el regulador de velocidad (GRA) y el limitador
de velocidad
,
,
,
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_43.gif)
- Teclas para manejar el control de crucero adaptativo (ACC)
,
,
,
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_48.gif)
- Ajuste del volumen del sistema de infotainment o de una conversación
telefónica
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_49.gif)
- Teclas para manejar el sistema de información Volkswagen
,
,
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_52.gif)
- Abrir el menú principal del teléfono o aceptar llamadas telefónicas
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_53.gif)
- Activación del sistema de control por voz
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_54.gif)
- Audio, navegación
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_55.gif)
- Bocina
- Cerradura de encendido
- Pedales
- Palanca para el ajuste de la columna de dirección
- Ubicación del airbag para las rodillas en el tablero de instrumentos
- Airbag frontal del conductor
- Portaobjetos
Consola central
![Volkswagen Golf. Fig. 7 Cuadro general de la parte superior de la consola](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_56.jpg)
Fig. 7 Cuadro general de la parte superior de la consola
central.
![Volkswagen Golf. Fig. 8 Cuadro general de la parte inferior de la consola](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_57.jpg)
Fig. 8 Cuadro general de la parte inferior de la consola
central.
Leyenda de la fig. 7:
- Testigo de control de la desactivación del airbag frontal del
acompañante
- Difusor de aire
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_58.gif)
- Sistema de infotainment (montado de fábrica)
- Pantalla táctil
- Radio → cuaderno Sistema de infotainment
- Sistema de navegación → cuaderno Sistema de infotainment
- Tecla de la calefacción del asiento derecho
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_59.gif)
- Mandos para:
- Climatizador manual
- Climatronic
- Tecla de la calefacción del asiento izquierdo
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_60.gif)
- Pulsador para conectar y desconectar los intermitentes de emergencia
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_61.gif)
Leyenda de la fig. 8:
- Portaobjetos
- Con toma multimedia AUX-IN
, toma USB
o toma multimedia MEDIA-IN
→ cuaderno Sistema de infotainment
- Palanca para:
- Cambio manual
- Cambio automático
- Teclas para:
- Selección del perfil de conducción (Driving Mode Selection)
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_64.gif)
- Sistema Start-Stop
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_65.gif)
- Sistema de aparcamiento asistido
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_66.gif)
- Ayuda de aparcamiento
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_67.gif)
- Tecla para conectar y desconectar el ASR
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_68.gif)
- Portatarjetas
- Toma de corriente de 12 voltios
- Portabebidas
- Reposabrazos central delantero con portaobjetos
- Palanca del freno de mano
- Pulsador para poner en marcha y parar el motor (Press & Drive)
(sistema
de cierre y arranque Keyless Access)
Lado del acompañante
![Volkswagen Golf. Fig. 9 Cuadro general del lado del acompañante.](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_70.jpg)

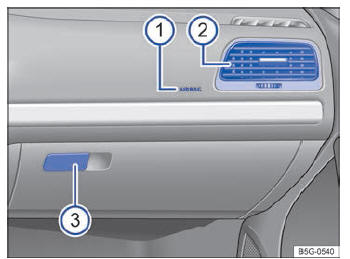

Fig. 9 Cuadro general del lado del acompañante.
![Volkswagen Golf. Fig. 10 Tablero de instrumentos con la puerta del](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_71.jpg)
Fig. 10 Tablero de instrumentos con la puerta del
acompañante abierta.
Leyenda de la fig. 9 y fig. 10:
- Ubicación del airbag frontal del acompañante en el tablero de
instrumentos
- Difusor de aire
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_72.gif)
- Manilla de la guantera
- Lateral del tablero de instrumentos: conmutador de llave para desactivar
el airbag frontal del acompañante
Mandos en el revestimiento interior del
techo
Teclas para las luces interiores y de lectura
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_73.gif)
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_74.gif)
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_75.gif)
Mando del techo de cristal
![](images/books/1/vw_golf_cuadros_generales_del_veh_iculo_76.gif)
